Chức năng điều khiển tự động

Nguyên liệu gồm cát, tro bay và phế thải tuyển khoáng được nghiền mịn nhằm đáp ứng yêu cầu về độ mịn của hồ liệu.

Ưu điểm của Teeyer

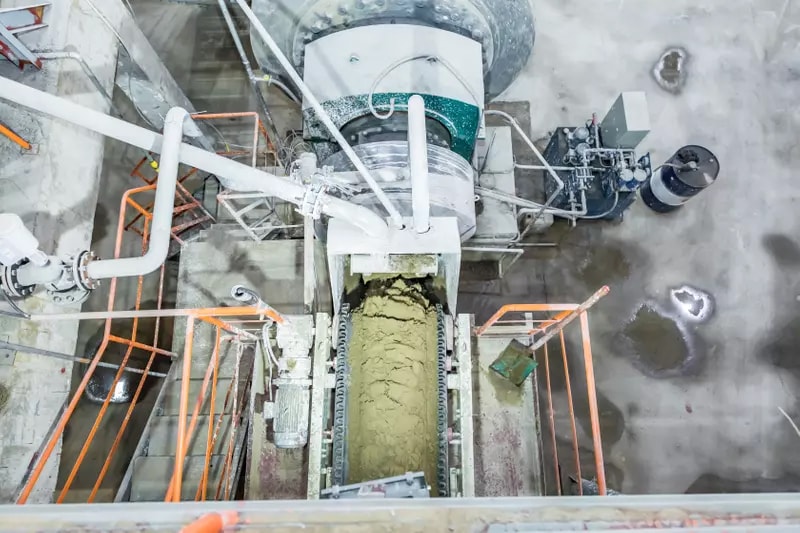

Đầu cấp liệu được trang bị van điều khiển và lưu lượng kế để kiểm soát lưu lượng nước. Cát được cân bằng cân băng tải, đồng thời tỷ lệ nước và cát được máy tính tự động kiểm soát.

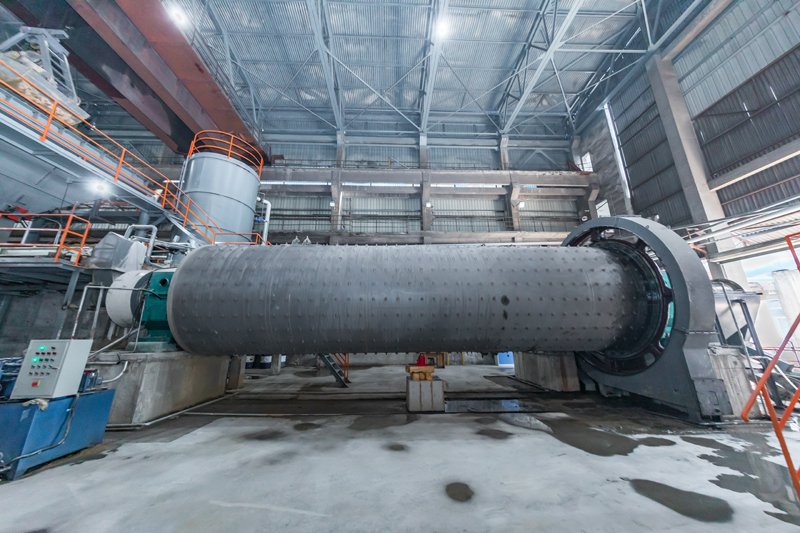

Máy nghiền bi là thiết bị không thể thiếu trong công đoạn chuẩn bị nguyên liệu. Trong dây chuyền sản xuất AAC có hai loại máy nghiền bi: loại ướt và loại khô. Máy nghiền bi ướt được sử dụng để nghiền cát, trong khi máy nghiền bi khô dùng để nghiền đá vôi.

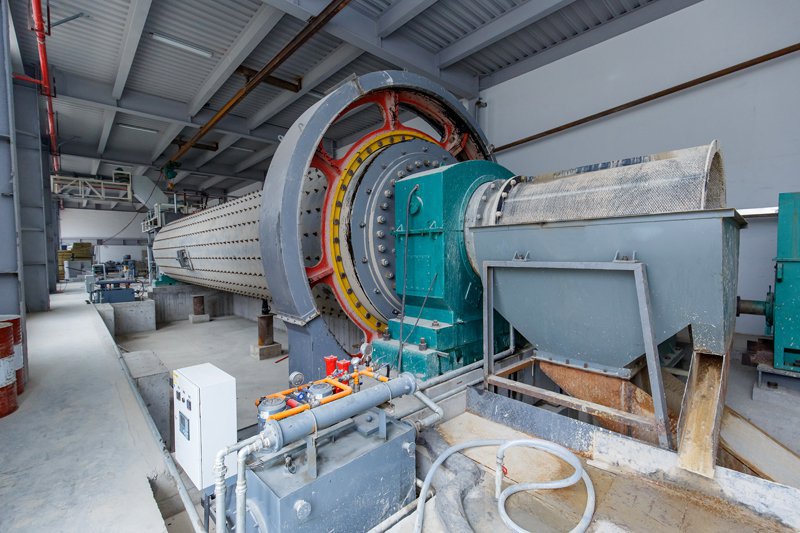

Máy nghiền bi gồm các bộ phận chính như bộ phận cấp liệu, bộ phận xả liệu, bộ phận quay và bộ phận truyền động (hộp giảm tốc, bánh răng truyền động nhỏ, động cơ và bộ điều khiển điện). Trục rỗng được chế tạo bằng thép đúc và lớp lót có thể thay thế. Bánh răng lớn được chế tạo từ thép đúc và gia công bằng phương pháp phay lăn răng. Thành trong của thùng nghiền được lắp tấm lót chống mài mòn. Nhìn chung, máy nghiền bi vận hành ổn định và đáng tin cậy trong quá trình nghiền.

Nguyên lý hoạt động
  • Máy nghiền bi ướt
    Cát (hoặc tro bay, thạch cao) được vận chuyển đến máy nghiền bi bằng máng rung điện từ và băng tải. Sau khi nghiền, vật liệu được bơm vào bồn chứa hồ liệu.
  • Máy nghiền bi khô
    Vôi được đưa đến máy nghiền hàm bằng máy cấp liệu rung điện từ và băng tải. Sau khi nghiền, vật liệu được chuyển đến silo chứa vôi bằng gầu tải. Tiếp đó, vôi dạng hạt được đưa vào máy nghiền bi thông qua vít tải. Sau khi nghiền mịn, vật liệu được vận chuyển đến silo chứa bột bằng vít tải và gầu tải.
Thông số kỹ thuật
Model Tốc độ quay (rpm) Bi thép (tấn) Kích thước nguyên liệu đầu vào (mm) Kích thước vật liệu sau nghiền (mm) Năng suất (tấn/giờ) Công suất (kW) Trọng lượng (tấn)
φ900×1800 38 1.5 ≤20 0.075-0.89 0.65-2 18.5 3.6
φ900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 4.6
φ1200×2400 32 3.8 ≤25 0.075-0.6 1.5-4.8 45 12.5
φ1200×3000 32 5 ≤25 0.074-0.4 1.6-5 45 12.8
φ1200×4500 32 7 ≤25 0.074-0.4 1.6-5.8 55 13.8
φ1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
φ1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
φ1500×5700 27 15 ≤25 0.074-0.4 3.5-6 132 2407
φ1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
φ1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
φ1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
φ2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
φ2200×6500 21 30 ≤25 0.074-0.4 14-26 380 52.8
φ2200×7500 21 33 ≤25 0.074-0.4 16-29 475 56
